Resistores
1_ Indicar para qué se utilizan los resistores en los circuitos electrónicos.
En los circuitos electrónicos los resistores se utilizan para distribuir adecuadamente las tensiones y las corrientes en un circuito electrónico.
2_ ¿Qué es la resistividad de un material?¿En qué unidades se mide?
La resistividad es la resistencia eléctrica específica de un material. Su valor describe el comportamiento de un material frente al paso de corriente eléctrica, por lo que da una idea de lo buen o mal conductor que es. Un valor alto de resistividad indica que el material es mal conductor mientras que uno bajo indicará que es un buen conductor.
Generalmente la resistividad de los metales aumenta con la temperatura, mientras que la resistividad de los semiconductores disminuye ante el aumento de la temperatura.Su unidad es ohmios por metro (Ω•m).
3_ Indicar cuál es el parámetro principal que caracteriza a los resistores. En que unidades se miden. Múltiplos y submúltiplos
El parametro principal que caracteriza a los resistores es la Resistencia. y se utiliza una unidad de medida denominada ohm que se representa por el símbolo griego W (omega). .Sus Multiplos son : Tera (T) (10 exponente 12); Giga (G) (10 exp. 9); Mega (M) (10 exp. 6); Kilo (K) (10 exp.3).
Y sus Submultiplos son : Mili (m) (10 exponente -3); Micro ( µ) (10 exp.-6); Nano (n) (10 exp.-9); Pico (p) (10 exp.-12).
4_ Definan la resistencia en función de la resistividad y de las dimensiones de un elemento
R= Resistencia(ohm) P= resistividad; L= longitud(M); S= Sección(M^2)
5_¿Qué es la Tolerancia, en el valor de un resistor? Dar ejemplos
La tolerancia es un parámetro que expresa el error máximo sobre el valor óhmico nominal con que ha sido fabricado un determinado resistor.
Valores típicos de tolerancia son 5%, 10% y 20%, pero también hay de 0.1%, 0.25%, 0.5%, 1%, 2%, 3% y 4%.
. Por ejemplo:
Un resistor
de valor nominal 470 Ω con una tolerancia del
5 % quiere decir que el valor óhmico real de ese resistor puede
oscilar entre el valor nominal más el 5 % del mismo, y el valor
nominal menos el 5 %.
Es Decir: 470 - (0,05 x 470) = 446,5 470 + (0,05 x 470) = 493,5
6_ ¿Al comprar un resistor qué parametro se indica comúnmente al vendedor?
Los parametros que se indican son la capacidad de disipar potencia, el valor de la resistencia y la tolerancia. Luego, se podría indicarel tipo de resistor que se necesita como ser lineal o no, variable, etc.
7_ ¿Cómo se vinculan la disipación de potencia y el tamaño de un resistor? ¿Por qué?
Un factor muy importante a tener en cuenta en un resistor es la disipación de potencia en forma de calor que es capaz de soportar. Este fenómeno de disipación calórica se debe a que la corriente al atravesar el resistor pierde una cierta cantidad de energía empleada en “vencer” la dificultad que éste le presenta. Esta energía se transforma en calor y depende lógicamente de la intensidad de la corriente que circule, por lo tanto para un valor fijo de 100W, se disipará al ambiente una cantidad de calor cuatro veces mayor si circula una corriente de dos ampers que si lo hace una de un amper.
La disipación de potencia es un factor que afecta al tamaño físico del resistor y obliga en algunos casos a emplear diseños especiales denominados de alta potencia.
La disipación de potencia y el tamaño del resistor se vinculan de la siguiente manera; cuanto mayor sea el tamaño del resistor mayor será la capacidad de disipar potencia, debido a que según la física, un cuerpo con cierta temperatura la transmitirá al medio que lo rodea equilibrándose la temperatura del medio con la del cuerpo. Por ejemplo, si sumergimos 1 cm³ de hierro a 900ºC en un recipiente aislado con 200 cm³ de agua a 20ºC, la temperatura buscará un equilibrio entre ambos medios y quedarán ambos a una misma temperatura media. De todas formas en nuestro caso no es exactamente igual, ya que el aire tiene una masa muchísimo mayor y prácticamente infinita en comparación con el tamaño de un resistor, cuanto mayor sea el tamaño del resistor más calor podrá entregarle al aire y mejor se podrá liberar de una alta temperatura que perjudicaría sus propiedades.
Con objeto de poder utilizar el tipo de resistencia más adecuado, existen diferentes procesos de fabricación con diversos materiales que proporcionan una amplia gama de posibilidades en la elección del tipo más idóneo para la aplicación de que se trate.
El tipo más habitual de baja potencia es el pirolítico, de este tipo se encuentran en el mercado tamaños correspondientes a potencias de: 7W, 3W, 2W, 1W, 1W y 2W con tolerancias del 1%, 2%, 5%, 10% y 20%.
Otro resistor muy empleado, es el bobinado, cuya utilización se reserva habitualmente, a puntos de mayor disipación térmica y que no requieren precisiones de resistencia muy altas. La tolerancia habitual es del 10% y son capaces de disipar potencias por encima de los 100W, siendo necesario disponer de medios adecuados de ventilación.
8_ Enumere los diferentes tipos de resistores lineales fijos qué se usan:
Los diferentes tipos de resistores lineales fijos que se utilizan actualmente son los resistores de composición, los resistores de película de carbón, los resistores de película metálica y los resistores de alambre o bobinados.
Estos componentes de dos terminales presentan un valor nominal de resistencia constante (determinado por el fabricante), y un comportamiento lineal.
Las especificaciones técnicas más importantes son: la resistencia nominal que es el valor de resistencia que se espera que tenga el componente; la tolerancia ya definida anteriormente; la potencia nominal es la potencia que el resistor puede disipar sin deteriorarse a la temperatura nominal de funcionamiento; la tensión nominal es la tensión continua que se corresponde con la resistencia y potencia nominal; la intensidad nominal es la intensidad continua que se corresponde con la resistencia y potencia nominal; la tensión máxima de funcionamiento es la máxima tensión continua o alterna eficaz que el dispositivo no puede sobrepasar de forma continua a la temperatura nominal de funcionamiento; la temperatura nominal es la temperatura ambiente a la que se define la potencia nominal; la temperatura máxima de funcionamiento es la máxima temperatura ambiente en la que el dispositivo puede trabajar sin deteriorarse, la disipación de un resistor disminuye a medida que aumenta la temperatura ambiente a la que se está trabajando; el coeficiente de temperatura es la variación del valor de la resistencia con la temperatura; el coeficiente de tensión es la variación relativa del valor de la resistencia respecto al cambio de tensión que le ha provocado; la estabilidad o derivas representa la variación relativa del valor de la resistencia por motivos operativos, ambientales, períodos largos de funcionamiento, o por el propio funcionamiento; y el ruido se debe a señal (o señales) que acompañan a la señal de interés y que provoca pequeñas variaciones de tensión.
9_ Resistores de composición : Caracteristicas, Usos, Dibujos descriptivos
Las resistencias de composición o aglomeradas, se fabrican depositando carbón sobre un cilindro de material cerámico. Luego se agregan casquillos metálicos con terminales de alambre sobre sus puntas y por último se cubren de pintura Epoxi y se pintan las bandas de color que indican sus características. El porcentaje de carbón permite determinar el valor óhmico del resistor para unas determinadas dimensiones. Entre sus características se pueden destacar:
-Robustez mecánica y eléctrica (sobrecarga)
-Elevado nivel de ruido
-Son muy sensibles a la humedad, factor que contribuye a disminuir su resistencia
-Presentan tolerancias entre el +5 y +20 por 100
-No son aplicables a circuitos que exijan una alta precisión y estabilidad
-Para mantener una aceptable fiabilidad no deben utilizarse a mas de 500 por 100 de su potencia nominal
- Correctamente utilizados, presentan una buena estabilidad
10_ Resistores de película de Carbón : Caracteristicas, Usos, Dibujos descriptivos.
Existe otro método de fabricación de los resistores de carbón que consiste en recubrir un tubo o cilindro de porcelana con una capa o película de carbón, o haciendo una ranura en espiral sobre la porcelana y recubriéndola luego con la película de carbón, quedando parecida a una bobina. Estas son los resistores de bajo vatiaje como las de 1/8, 1/4, 1/3, 1/2, 1 y 2 vatios.
11_ Resistores de pelicula Metálica : Caracteristicas, Usos, Dibujos descriptivos.
Se construyen con un alambre de aleación de níquel y cromo u otro material con características eléctricas similares. El alambre se enrolla sobre un soporte aislante de cerámica y luego se recubre con una capa de esmalte vítreo, con el fin de proteger el alambre y el resistor contra golpes y corrosión.
Son resistores hechos para soportar altas temperaturas sin que se altere su valor. Por tanto, corresponden a los vatiajes altos como 5, 10, 20, 50 y más vatios.
Sus principales características es la posibilidad de integración de redes de resistores.
12_ Buscar y Pegar la tabla de codigo de Colores para la identificación de resistores de 4, 5, 6 bandas.
13_ Indiquen cuales son los Colores que deberan tener pintados : 1) 1 Ω - 10 Ω - 100 Ω -
1KΩ(Kilo) - 10KΩ -100K Ω - 1M Ω (Mega) - 10M Ω - 100M Ω con tolerancia al 10% .2) Y de : 4,7 Ω - 47 Ω - 470 Ω - 4,7K Ω - 47K Ω - 470K Ω - 4,7M Ω - 47M Ω - 470M Ω con tolerancia al 5%.
. 1 Ω : Negro_Negro_Marron_Negro_Plata
. 10 Ω : Negro_Marrón _Negro_Negro_Plata
. 100 Ω : Marrón _Negro_Negro_Negro_Plata
. 1KΩ : Marrón_Negro_Negro_Marrón_Plata
. 10KΩ : Marrón_Negro_Negro_Rojo_Plata
. 100KΩ : Marrón_Negro_Negro_Naranja_Plata
. 1MΩ : Marrón_Negro_Negro_Amarillo_Plata
. 10MΩ : Marrón_Negro_Negro_Verde_Plata
. 100MΩ : Marrón _Negro_Negro_Azul_Plata
. 4,7Ω : Negro_Amarillo_Violeta_Dorado_Oro
. 47Ω : Negro_Amarillo_Violeta_Negro_Oro
. 470Ω : Amarillo_Violeta_Negro_Negro_ Oro
. 4,7KΩ : Negro_Amarillo_Violeta_Rojo_ Oro
. 47KΩ : Amarillo_Violeta_Negro_Rojo_ Oro
. 470KΩ : Amarillo_Violeta_Negro_Naranja_Oro
. 4,7MΩ : Amarillo_Violeta_Negro_Amarillo_ Oro
. 47MΩ : Amarillo_Violeta_Negro_Verde_ Oro
. 470MΩ : Amarillo_Violeta_Azul_Oro
Una resistencia de 333K Ω al 1% llevara una inscripción :
15_ Explique el funcionamiento de los potenció-metros.¿ Para que se utilizan?. Haga dibujos descriptivos
La estructura interna de un potenciómetro es común para la generalidad de tipos existentes en el mercado. Consiste en una resistencia fija unida a dos terminales de conexión, sobre la que se desliza un contacto móvil, actuado por un mando externo, capaz de recorrerla de un extremo a otro. Este contacto está unido a un tercer terminal de conexión. De esta forma puede obtenerse el valor de resistencia que se desee entre cualquiera de los extremos del potenciómetro y el punto móvil. La segunda posibilidad es obtener una determinada tensión en el terminal correspondiente al contacto móvil, cuando entre los extremos se aplica una diferencia de potencial fija.
Normalmente los potenció-metros se utilizan en circuitos de poca corriente
- Tiene tres conexiones a diferencia de un resistor ordinario que tiene dos, y dos de ellas pueden cortocircuitarse segun lo necesario para el circuito.
- Al modificar manualmente la longitud de la parte resistiva del componente, al girar la parte metálica y con resistencia casi nula del mismo, el valor de la resistencia es variable
16_ ¿Cuál es la diferencia entre un potenció-metro lineal y uno logarítmico?.¿Para que se utiliza este último?
Se diferencian en que en el potenció-metro lineal, la resistencia es proporcional al ángulo de giro y en el potenció-metro logarítmico la resistencia depende logarítmicamente del ángulo de giro.
El potenció-metro logarítmico se usa solo para el audio porque las personas escuchan en forma logarítmica
17_ ¿Qué son los PREST o potenció-metros de pre-ajuste?.¿Para que se utilizan?.Haga dibujos descriptivos de los comunes y multivueltas.
Los potenció-metros de pre-ajuste se encargan de controlar parámetros preajustados, normalmente en fábricas, que el usuario no suele tener que retocar, por lo que no suelen ser accesibles desde el exterior. Existen tanto encapsulados en plástico como sin cápsula, y se suelen distinguir potenció-metros de ajuste vertical, cuyo eje de giro es vertical, y potenció-metros de ajuste horizontal, con el eje de giro paralelo al circuito impreso.
Estos potenció-metros se colocan en los circuitos para hacer ajustes finos. Una vez, generalmente ya no se vuelven a ajustar, quedando el ajuste fijo.
 |
| Potenció-metro de pre-ajuste |
multivueltas
 |
| Potenció-metro de pre-ajuste común |
Estas resistencias se caracterizan porque su valor ohmico, que varía de forma no lineal, es función de distintas magnitudes físicas como puede ser la temperatura, tensión, luz, campos magnéticos,etc.. Así estas resistencias están consideradas como sensores.
Entre las más comunes podemos destacar las siguientes:
- Termistores o resistencias NTC y PTC. En ellas la resistencia es función de la temperatura.
- Varistores o resistencias VDR. En ellas la resistencia es función de la tensión.
- Fotoresistencias o resistencias LDR. En estas últimas la resistencia es función de la luz.
19_ ¿Que son los VDR (Voltage dependant resistor)?.¿Para qué se utilizan?. Haga dibujos. Dibuje un circuito típico de utilización.
Estos dispositivos (tambien llamados VDR) experimentan una disminución en su valor de resistencia a medida que aumenta la tensión aplicada en sus extremos. A diferencia de lo que ocure con las NTC y PTC la variación se produce de una forma instantánea.
Las aplicaciones más importantes de este componente se encuentran en: protección contra sobre-tensiones, regulación de tensión y supresión de transitorios.
La propiedad que caracteriza esta resistencia consiste en que disminuye su valor óhmico cuando aumenta bruscamente la tensión. De esta forma bajo impulsos de tensión se comporta casi como un cortocircuito y cuando cesa el impulso posee una alta resistividad.
Se usan básicamente para proteger contactos móviles de contactores, reles, interruptores, etc, ya que la sobre intensidad que se produce en los accionamientos, disipa su energía en el vasistor que se encuentra en paralelo con ellos, evitando así el deterioro de los mismos.
El varistor esta construido a base de materiales semiconductores al igual que como el termistor. Por lo tanto, al aplicar un potencial en sus extremos de pequeñas magnitudes ofrece resistencia muy elevada, en tanto que si su potencial aplicado es muy elevado, su resistencia disminuye permitiendo el paso de una corriente.
Los varistores proporcionan una protección fiable y económica contra transitorios de alta tensión que pueden ser producidos, por ejemplo, por rayos, conmutaciones o ruido eléctrico en líneas de potencia de CC o CA.
Los varistores tienen la ventaja sobre los diodos supresores de transitorios que, al igual que ellos pueden absorber energías transitorias (incluso más altas) pero además pueden suprimir los transitorios positivos y negativos. Cuando aparece un transitorio, el varistor cambia su resistencia de un valor alto a otro valor muy bajo. El transitorio es absorbido por el varistor, protegiendo de esa manera los componentes sensibles del circuito.
 |
| Circuito electrónico de utilización |

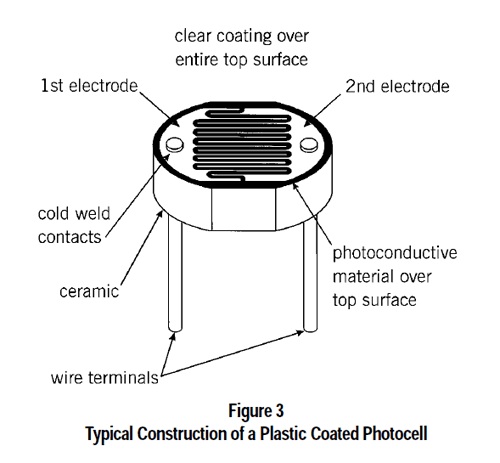

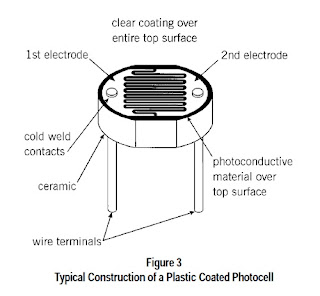

20_ Que son los LDR (Light dependant resistor).¿Para qué se utilizan?. Haga dibujos. Dibuje un circuito típico de utilización.
El LDR o fotoresistencia es un componente electrónico cuya
resistencia disminuye con el aumento de intensidad de luz incidente. Puede
también ser llamado fotoresistor, fotoconductor, célula fotoeléctrica o
resistor de la luza ,cuyas siglas, LDR se originan de su nombre en inglés light
dependant resistor.Las aplicaciones de las LDR ordinarias se pueden dividir entre las de medida de luz, con poca precisión y bajo costo, y las que emplean la luz como radiación a modificar.
Se fabrican a base de sulfuro de cadmio. Este material, convenientemente tratado, contiene pocos o ningún electrón libre, si se mantiene en completa oscuridad. En estas condiciones, su resistencia es elevada. Si absorbe luz, se libera cierto número de electrones, y esto hace aumentar la conductividad del material, por lo tanto disminuye considerablemente su resistencia. Los electrones permanecen en libertad por un tiempo limitado, ya que al cesar la iluminación, son capturados nuevamente a sus posiciones originales y el material se convierte de nuevo en aislante.
Para el proceso de fabricación se utiliza sulfuro de cadmio purificado y en forma de polvo que, mezclado con las materias complementarias adecuadas, es prensado en forma de discos. Estos se someten a sintetización, controlando cuidadosamente las condiciones del proceso, tales como presión, temperatura y tiempo de tratamiento térmico. Los electrodos se aplican por evaporación en vacío. Después se sueldan a éstos los hilos de conexión y el disco LDR con terminales se monta en esa cápsula o se recubre con una laca protectora.
El resistor LDR debe estar montado en una caja o cilindro ennegrecido de manera que se eviten las reflexiones en la superficie de dicho resistor LDR. La distancia entre la lámpara y el resistor LDR debe ser la adecuada para que este resistor sin carga no alcance una temperatura superior a los 30º C.
Si un resistor LDR pasa de iluminación a oscuridad total, ha de transcurrir cierto tiempo antes de que su resistencia alcance el valor final. Dicho tiempo se expresa por medio del grado de recuperación, el cual corresponde al aumento de la resistencia después de 20 segundos, a partir de un nivel de iluminación de 1000 lux. El acondicionamiento previo es igual que en los casos anteriores.
Usos.
Si las LDR en un circuito tienen como valor máximo de resistencia en plena oscuridad alrededor de 10 mega ohms, cuando incide sobre ella una luz brillante como la del Sol su resistencia disminuye hasta valores inferiores a 200 ohms, y en un cuarto con iluminación normal sin radiación directa, su valor promedio es de 1 kilo-ohm.
.jpg) |
| Circuito electrónico de utilización |
21_ ¿Qué son los Termistores: NTC (Negative temperature coeficient); PTC (Positive temperature coeficient).¿Para qué se utilizan?. Haga dibujos. Dibuje un circuito típico de utilización.
Un termistor es un sensor resistivo de temperatura. Su funcionamiento se basa en la variación de la resistividad que presenta un semiconductor con la temperatura. El término termistor proviene de Thermally Sensitive Resistor.
Los termistores se fabrican por sintetización del semiconductor en polvo, lo que permite preparar resistencias del valor más adecuado y de tamaño reducido, del orden de milímetros. Este procedimiento de preparación, junto a sus características eléctricas, hace de los termistores elementos que pueden realizar la medida de temperaturas en una región muy reducida, casi puntual, y además debido a que su calor específico es pequeño, ofrecen una velocidad de respuesta muy elevada. La estabilidad de un termistor depende de su preparación y de las condiciones de utilización.
Existen dos tipos de termistor:
- NTC (Negative Temperature Coefficient) – coeficiente de temperatura negativo
Son resistencias semiconductores térmicamente sensibles que presentan una disminución de la resistencia a
medida que aumenta la temperatura absoluta. Pueden llevarse a cabo cambios en la resistencia del termistor NTC ya sea por un cambio en la temperatura ambiente o internamente por auto calentamiento resultante de la corriente que fluye a través del dispositivo. La mayoría de las aplicaciones prácticas de termistores NTC se basan en estas características de los materiales.
Las NTC se fabrican a base de mezclar y sintetizar óxidos dopados de metales como el níquel, cobalto, manganeso, hierro y cobre. El proceso se realiza en una atmósfera controlada dándoles la forma y tamaño deseados. La proporción de óxidos determina la resistencia y el coeficiente de temperatura.
 |
| Circuito electrónico de utilización |
- PTC (Positive temperature coeficient) Coeficiente de temperatura positivo
Resistores no lineales cuya resistencia aumenta fuertemente a medida que la temperatura aumenta. Tienen un coeficiente de temperatura positivo con un valor alto para el mismo
192
|
E96
|
E48
|
E24
|
E12
|
E6
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
1
|
1
|
1
|
1
|
1
|
1
|
1,01
|
-
|
-
|
-
|
-
|
-
|
1,02
|
1,02
|
-
|
-
|
-
|
-
|
1,04
|
-
|
-
|
-
|
-
|
-
|
1,05
|
1,05
|
1,05
|
-
|
-
|
-
|
1,06
|
-
|
-
|
-
|
-
|
-
|
1,07
|
1,07
|
-
|
-
|
-
|
-
|
1,09
|
-
|
-
|
-
|
-
|
-
|
1,1
|
1,1
|
1,1
|
1,1
|
-
|
-
|
1,11
|
-
|
-
|
-
|
-
|
-
|
1,13
|
1,13
|
-
|
-
|
-
|
-
|
1,14
|
-
|
-
|
-
|
-
|
-
|
1,15
|
1,15
|
1,15
|
-
|
-
|
-
|
1,17
|
-
|
-
|
-
|
-
|
-
|
1,18
|
1,18
|
-
|
-
|
-
|
-
|
1,2
|
-
|
-
|
1,2
|
1,2
|
1,2
|
1,21
|
1,21
|
1,21
|
-
|
-
|
-
|
1,23
|
-
|
-
|
-
|
-
|
-
|
1,24
|
-
|
-
|
-
|
-
|
-
|
1,26
|
-
|
-
|
-
|
-
|
-
|
1,27
|
1,27
|
1,27
|
-
|
-
|
-
|
1,29
|
-
|
-
|
-
|
-
|
-
|
1,3
|
1,3
|
-
|
1,3
|
-
|
-
|
1,32
|
-
|
-
|
-
|
-
|
-
|
1,33
|
1,33
|
1,33
|
-
|
-
|
-
|
1,35
|
-
|
-
|
-
|
-
|
-
|
1,37
|
1,37
|
-
|
-
|
-
|
-
|
1,38
|
-
|
-
|
-
|
-
|
-
|
1,4
|
1,4
|
1,4
|
-
|
-
|
-
|
1,42
|
-
|
-
|
-
|
-
|
-
|
1,43
|
1,43
|
-
|
-
|
-
|
-
|
1,45
|
-
|
-
|
-
|
-
|
-
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
1,47
|
1,47
|
1,47
|
-
|
-
|
-
|
1,49
|
-
|
-
|
-
|
-
|
-
|
1,5
|
1,5
|
-
|
1,5
|
1,5
|
1,5
|
1,52
|
-
|
-
|
-
|
-
|
-
|
1,54
|
1,54
|
1,54
|
-
|
-
|
-
|
1,56
|
-
|
-
|
-
|
-
|
-
|
1,58
|
1,58
|
-
|
-
|
-
|
-
|
1,6
|
-
|
-
|
1,6
|
-
|
-
|
1,62
|
1,62
|
1,62
|
-
|
-
|
-
|
1,64
|
-
|
-
|
-
|
-
|
-
|
1,65
|
1,65
|
-
|
-
|
-
|
-
|
1,67
|
-
|
-
|
-
|
-
|
-
|
1,69
|
1,69
|
1,69
|
-
|
-
|
-
|
1,72
|
-
|
-
|
-
|
-
|
-
|
1,74
|
1,74
|
-
|
-
|
-
|
-
|
1,76
|
-
|
-
|
-
|
-
|
-
|
1,78
|
1,78
|
1,78
|
-
|
-
|
-
|
1,8
|
-
|
-
|
1,8
|
1,8
|
1,8
|
1,82
|
1,82
|
-
|
-
|
-
|
-
|
1,84
|
-
|
-
|
-
|
-
|
-
|
1,87
|
1,87
|
1,87
|
-
|
-
|
-
|
1,89
|
-
|
-
|
-
|
-
|
-
|
1,91
|
1,91
|
-
|
-
|
-
|
-
|
1,93
|
-
|
-
|
-
|
-
|
-
|
1,96
|
1,96
|
1,96
|
-
|
-
|
-
|
1,98
|
-
|
-
|
-
|
-
|
-
|
2
|
2
|
-
|
2
|
-
|
-
|
2,03
|
-
|
-
|
-
|
-
|
-
|
2,05
|
2,05
|
2,05
|
-
|
-
|
-
|
2,08
|
-
|
-
|
-
|
-
|
-
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
2,1
|
2,1
|
-
|
-
|
-
|
-
|
2,13
|
-
|
-
|
-
|
-
|
-
|
2,15
|
2,15
|
2,15
|
-
|
-
|
-
|
2,18
|
-
|
-
|
-
|
-
|
-
|
2,21
|
2,21
|
-
|
-
|
-
|
-
|
2,23
|
-
|
-
|
-
|
-
|
-
|
2,26
|
2,26
|
2,26
|
-
|
-
|
-
|
2,29
|
-
|
-
|
-
|
-
|
-
|
2,32
|
2,32
|
-
|
-
|
-
|
-
|
2,34
|
-
|
-
|
-
|
-
|
-
|
2,37
|
2,37
|
2,37
|
-
|
-
|
-
|
2,4
|
-
|
-
|
2,4
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2,43
|
2,43
|
-
|
-
|
-
|
-
|
2,46
|
-
|
-
|
-
|
-
|
-
|
2,49
|
2,49
|
2,49
|
-
|
-
|
-
|
2,52
|
-
|
-
|
-
|
-
|
-
|
2,55
|
2,55
|
-
|
-
|
-
|
-
|
2,58
|
-
|
-
|
-
|
-
|
-
|
2,61
|
2,61
|
2,61
|
-
|
-
|
-
|
2,64
|
-
|
-
|
-
|
-
|
-
|
2,67
|
2,67
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2,7
|
2,7
|
-
|
2,71
|
-
|
-
|
-
|
-
|
-
|
2,74
|
2,74
|
2,74
|
-
|
-
|
-
|
2,77
|
-
|
-
|
-
|
-
|
-
|
2,8
|
-
|
-
|
-
|
-
|
-
|
2,84
|
-
|
-
|
-
|
-
|
-
|
2,87
|
2,87
|
2,87
|
-
|
-
|
-
|
2,91
|
-
|
-
|
-
|
-
|
-
|
2,94
|
2,94
|
-
|
-
|
-
|
-
|
2,98
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
3
|
-
|
-
|
3,01
|
3,01
|
3,01
|
-
|
-
|
-
|
3,05
|
-
|
-
|
-
|
-
|
-
|
3,09
|
3,09
|
-
|
-
|
-
|
-
|
3,12
|
-
|
-
|
-
|
-
|
-
|
3,16
|
3,16
|
3,16
|
-
|
-
|
-
|
3,2
|
-
|
-
|
-
|
-
|
-
|
3,24
|
3,24
|
-
|
|||
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
3,28
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
3,3
|
3,3
|
3,3
|
3,32
|
3,32
|
3,32
|
-
|
-
|
-
|
3,36
|
-
|
-
|
-
|
-
|
-
|
3,4
|
3,4
|
-
|
-
|
-
|
-
|
3,44
|
-
|
-
|
-
|
-
|
-
|
3,48
|
3,48
|
3,48
|
-
|
-
|
-
|
3,52
|
-
|
-
|
-
|
-
|
-
|
3,57
|
3,57
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
3,6
|
-
|
-
|
3,61
|
-
|
-
|
-
|
-
|
-
|
3,65
|
3,65
|
3,65
|
-
|
-
|
-
|
3,7
|
-
|
-
|
-
|
-
|
-
|
3,74
|
3,74
|
-
|
-
|
-
|
-
|
3,79
|
-
|
-
|
-
|
-
|
-
|
3,83
|
3,83
|
3,83
|
-
|
-
|
-
|
3,88
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
3,9
|
3,9
|
-
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
3,92
|
3,92
|
-
|
-
|
-
|
-
|
3,97
|
-
|
-
|
-
|
-
|
-
|
4,02
|
4,02
|
4,02
|
-
|
-
|
-
|
4,07
|
-
|
-
|
-
|
-
|
-
|
4,12
|
4,12
|
-
|
-
|
-
|
-
|
4,17
|
-
|
-
|
-
|
-
|
-
|
4,22
|
4,22
|
4,22
|
-
|
-
|
-
|
4,27
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4,3
|
-
|
-
|
4,32
|
4,32
|
-
|
-
|
-
|
-
|
4,37
|
-
|
-
|
-
|
-
|
-
|
4,42
|
4,42
|
4,42
|
-
|
-
|
-
|
4,48
|
-
|
-
|
-
|
-
|
-
|
4,53
|
4,53
|
-
|
-
|
-
|
-
|
4,59
|
-
|
-
|
-
|
-
|
-
|
4,64
|
4,64
|
4,64
|
-
|
-
|
-
|
4,7
|
-
|
-
|
4,7
|
4,7
|
4,7
|
4,75
|
4,75
|
-
|
-
|
-
|
-
|
4,81
|
-
|
-
|
-
|
-
|
-
|
4,87
|
4,87
|
4,87
|
-
|
-
|
-
|
4,93
|
-
|
-
|
-
|
-
|
-
|
4,99
|
4,99
|
-
|
-
|
-
|
-
|
5,05
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
5,1
|
-
|
-
|
5,11
|
5,11
|
5,11
|
-
|
-
|
-
|
5,17
|
-
|
-
|
-
|
-
|
-
|
5,23
|
5,23
|
-
|
-
|
-
|
-
|
5,3
|
-
|
-
|
-
|
-
|
-
|
5,36
|
5,36
|
5,36
|
-
|
-
|
-
|
5,42
|
-
|
-
|
-
|
-
|
-
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
5,49
|
5,49
|
-
|
-
|
-
|
-
|
5,56
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
5,6
|
5,6
|
-
|
5,62
|
5,62
|
5,62
|
-
|
-
|
-
|
5,69
|
-
|
-
|
-
|
-
|
-
|
5,76
|
5,76
|
-
|
-
|
-
|
-
|
5,83
|
-
|
-
|
-
|
-
|
-
|
5,9
|
5,9
|
5,9
|
-
|
-
|
-
|
5,97
|
-
|
-
|
-
|
-
|
-
|
6,04
|
6,04
|
-
|
-
|
-
|
-
|
6,12
|
-
|
-
|
-
|
-
|
-
|
6,19
|
6,19
|
6,19
|
-
|
-
|
-
|
-
|
-
|
-
|
6,2
|
-
|
-
|
6,26
|
-
|
-
|
-
|
-
|
-
|
6,34
|
6,34
|
-
|
-
|
-
|
-
|
6,42
|
-
|
-
|
-
|
-
|
-
|
6,49
|
6,49
|
6,49
|
-
|
-
|
-
|
6,57
|
-
|
-
|
-
|
-
|
-
|
6,65
|
6,65
|
-
|
-
|
-
|
-
|
6,73
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
6,8
|
6,8
|
6,8
|
6,81
|
6,81
|
6,81
|
-
|
-
|
-
|
6,9
|
-
|
-
|
-
|
-
|
-
|
6,98
|
6,98
|
-
|
-
|
-
|
-
|
7,06
|
-
|
-
|
-
|
-
|
-
|
7,15
|
7,15
|
7,15
|
-
|
-
|
-
|
7,23
|
-
|
-
|
-
|
-
|
-
|
7,32
|
7,32
|
-
|
-
|
-
|
-
|
7,41
|
-
|
-
|
-
|
-
|
-
|
7,5
|
7,5
|
7,5
|
7,5
|
-
|
-
|
7,59
|
-
|
-
|
-
|
-
|
-
|
7,68
|
7,68
|
-
|
-
|
-
|
-
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
7,77
|
-
|
-
|
-
|
-
|
-
|
7,87
|
7,87
|
7,87
|
-
|
-
|
-
|
7,96
|
-
|
-
|
-
|
-
|
-
|
8,06
|
8,06
|
-
|
-
|
-
|
-
|
8,16
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
8,2
|
8,2
|
-
|
8,25
|
8,25
|
8,25
|
-
|
-
|
-
|
8,35
|
-
|
-
|
-
|
-
|
-
|
8,45
|
8,45
|
-
|
-
|
-
|
-
|
8,56
|
-
|
-
|
-
|
-
|
-
|
8,66
|
8,66
|
8,66
|
-
|
-
|
-
|
8,76
|
-
|
-
|
-
|
-
|
-
|
8,87
|
8,87
|
-
|
-
|
-
|
-
|
8,98
|
-
|
-
|
-
|
-
|
-
|
9,09
|
9,09
|
9,09
|
-
|
-
|
-
|
-
|
-
|
-
|
9,1
|
-
|
-
|
9,2
|
-
|
-
|
-
|
-
|
-
|
9,31
|
9,31
|
-
|
-
|
-
|
-
|
9,42
|
-
|
-
|
-
|
-
|
-
|
9,53
|
9,53
|
9,53
|
-
|
-
|
-
|
9,65
|
-
|
-
|
-
|
-
|
-
|
9,76
|
9,76
|
-
|
-
|
-
|
-
|
9,88
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
SERIE
|
E192
|
E96
|
E48
|
E24
|
E12
|
E6
|
TOLERANCIA
|
+/- 0,5%
|
+/- 1%
|
+/- 2%
|
+/- 5%
|
+/- 10%
|
+/- 20%
|
23_ Resistores de montaje superficial. Construcción. Encapsulado. Identificación. Valores y potencias. Haga dibujos descriptivos.
Los resistencias de montaje superficial, son marcadas con este método. Se marcan en el cuerpo del componente dígitos que representan el valor del componente en función de la posición que ocupan (dígito significativo o multiplicador). En este caso el valor en ohms equivale a la cantidad representada por los primeros dígitos multiplicada por 10^n, donde n equivale al valor representado por el último dígito. O bien, debemos agregar tantos ceros como indique el último dígito a los dos (5%) o tres (1%) primeros. Si ha comprendido correctamente el código de colores, leer el valor de un componente marcado con este método resultará sencillo.
Los valores comerciales para resistencias de montaje superficial corresponden a los valores de las series E24 y E96 (5% y 1% de tolerancia); por lo tanto, encontraremos componentes marcados con 3 y 4 dígitos.
 |
Resistencia de montaje superficial (5% de tolerancia). En este ejemplo 10,000,000W (10MW). Pase su mouse sobre los círculos negros para ver más detalles |
 |
Resistencia de montaje superficial (1% de tolerancia). En este ejemplo 27,400W (27.4KW). Pase su mouse sobre los círculos negros para ver más detalles |
Construcción:
Los resistores SMD son de forma rectangular.
Tienen áreas metalizadas en los extremos del cuerpo lo que les permite ponerse
en contacto con la placa de circuito impreso a través de la soldadura.
El resistor consiste en un sustrato de cerámica y
en éste se deposita una película (capa) de óxido de metal. El grosor y la
longitud de la película real determina la resistencia. En vista del hecho de
que las resistencias SMD se fabrican utilizando óxido de metal, son bastante
estables y por lo general tienen una buena tolerancia.
Encapsulado:
Los resistores , vienen en una gran variedad de encapsulados. A medida que la
tecnología avanzo el tamaño de los encapsulados a disminuido.
Los principales encapsulados SMD usados en
resistores son:
Si prestamos atención a la columna con las
dimensiones en pulgadas podemos apreciar que el numero que identifica al
encapsulado se corresponde con las dimensiones físicas. Una resistencia SMD en
un encapsulado 0805 mide 0,08 por 0,05 pulgadas
Los resistores de montaje superficial son
fabricados por un número de diferentes empresas, por lo tanto las
especificaciones pueden variar de un fabricante a otro. Por ello, es necesario
siempre tener en cuenta las especificaciones brindadas por el fabricante de
resistor adquirido y no la de otro fabricante.
No obstante, es posible generalizar algunos
aspectos que nos encontraremos en las datasheet de todos los fabricantes
serios.
Potencia: La potencia requiere una cuidadosa
consideración en cualquier diseño. En los diseños con SMD los niveles de
potencia que podemos disipar son menores que en los circuitos con componentes
convencionales (through-hole).
A continuación una tabla con las potencias
típicas para los tamaños más usados, solo sirven como guia, ya que pueden
variar según el fabricante y el tipo.
